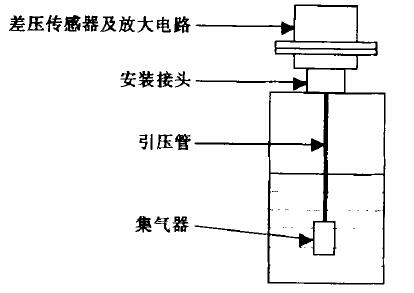

靜壓式液位變送器廣泛應用于測量常壓、壓力容器的液位, 它的使用特點是差壓傳感器及電子線路封裝在被測容器的頂部, 和被測液體分離, 且易安裝調校, 更增加了其可靠性、安全性。其探頭為不銹鋼特殊加工成的筒狀集氣器, 防污、防堵塞, 安裝時不需空罐。它提供數字微分壓力補償、自動溫度補償。同時, 因其具有功能、零點和量程調節互相好立的特點, 使它成為一種好特的液位變送器。工作原理是利用水頭靜壓來測量液位, 并把這一壓力變成(4 ～ 20)mA 信號輸出, 它由集氣器、引壓管、連接體和內部封裝的差壓變送器等主要部分組成, 如下圖所示:
1.使用注意事項
(1)認真確認儀表使用工況是否合適, 注意供電電壓為直流24V 。
(2)變送器與引壓管暴露于空氣中, 所以強腐蝕場合不宜使用。
(3)溶有比空氣輕的氣體及有機溶劑可能會損壞變送器。
(4)如預知有強波動, 則只能采用硬質脈沖管, 并且應考慮將其裝在一條豎管中。
(5)被測液體比量改變需重新校表。
(6)組裝完的裝置必須垂直插入液體。
2.容易忽視的問題
(1)引壓管與集氣器連接處氣體易泄漏, 在安裝時應注意。
(2)引壓管和集氣器管與變送器的接口處要用4 氟帶或#567 密封膠密封。在浸入前應讓膠先干一小時, 以形成一個氣密的整體。
(3)空氣/蒸汽不能從引壓管出, 更不能在連接處有明顯的氣泡。
(4)因硅傳感器可能會受過程的影響, 因而只能用于不會毀壞氯丁橡膠和塑料的液體。
3、故障處理
|
癥狀 |
發生原因 |
|
輸出為0mA |
連接不正確，供電不好（應該為24VDC） |
|
輸出為4mA |
浮體/引壓管/連接體泄露，氯丁橡膠軟管或變送器密封處發生泄露 |
|
輸出總大于20mA |
容器被加壓并且裝置沒有補償氣口，向廠家咨詢 |
|
輸出緩變或者根本不變 |
浮體中進入其他雜質 |
|
輸出與容量不符 |
裝置對容器中的液體未進行標校，密度可能發生改變，有泄露。 |
