雙法蘭液位計傳感器下部夾板上標的H、L字母是什么意思
雙法蘭液位計傳感器下部夾板上標的H、L字母分別表示為【H：高壓側或正壓側；L： 低壓側或負壓側；】
【擴展閱讀】
1.1 變送器安裝在兩個法蘭中間

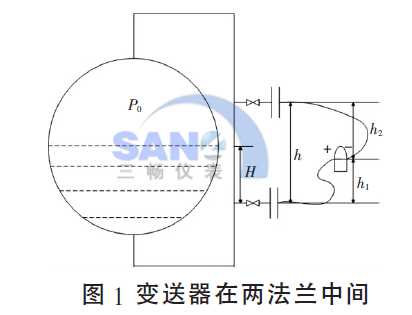

壓力變送器的安裝高度在兩個法蘭中間，變送器的正壓測接下部法蘭，負壓側接上部法蘭，這種安裝方式符合工作人員的習慣及常識，如圖1 所示。
圖1 中，H 為高加內的實際液位；h 為高加內的上部法蘭和下部法蘭之間的距離；
h1為變送器負壓側和高加上部法蘭之間的高度；h2為變送器正壓側和高加下部法蘭之間的高度；
P0為設計工況下高加內的壓力；ρ 水為設計工況下高加內水的密度；ρ 介為毛細管內所充介質的密度。
在高加內水的高度為H 時，其變送器正壓測所受的壓力為：
P+=P0+ρ水gH-ρ介gh2
變送器負壓側所受的壓力為：
P-=P0+ρ介gh2
所以，變送器正負壓側的差壓：
ΔP=P+-P-=ρ水gH-ρ介gh2-ρ介gh2=ρ 水gH-ρ 水gh；當液面#低H=0 時，ΔP1=-ρ 介gh；當液面#高H=h時，ΔP2=-ρ水gh-ρ介gh。
所以變送器要做負遷移，遷移量：
A=-ρ介gh
所以變送器需要校驗的量程為：
L=ΔP2-ΔP1=ρ水gh
利用手操器將變送器的零點設置為-ρ介gh， 滿點設置為ρ 水gh-ρ 介gh，其對應輸出為4~20mADC。詳細內容閱讀完整版：雙法蘭差壓變送器的三種安裝方式的參數計算方法；
雙法蘭液位計傳感器下部夾板上標的H、L字母分別表示為【H：高壓側或正壓側；L： 低壓側或負壓側；】，那為什么要有這兩個H（高壓側或正壓側）和L（低壓側或負壓側）呢？這取決于雙法蘭液位計的結構測量原理。
其是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側（H和L兩側）壓力不一致時，致使測量膜片產生位移，此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。其位移量和壓力差成正比，故兩側（H和L兩側）電容量就不等，通過振蕩和解調環(huán)節(jié)，轉換成與壓力成正比的信號。
