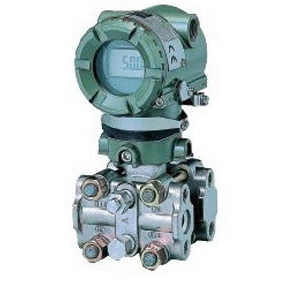

SC3051SP負壓變送器基本介紹
SC3051SP負壓變送器是一款新型負壓壓力變送器，（表壓）測量#小壓力0.6KPa。（可遷移為負壓力變送器）,關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，具有設計原理先金、品種規格齊全、安裝使用簡便等特點。負壓變送器外觀上完全融合了羅斯蒙特3051與橫河EJA的結構優點，也可直接替換傳統的1151、CECC系列負壓變送器，有很強的通用性和替代能力。負壓變送器除設計小巧精致外，同時具有HART現場總線協議的智能化功能。很好的測量性能，用于壓力、差壓、液位、流量測量，廣泛應用于各種工業自控環境，涉及石油管道、水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道送風、鍋爐負壓等眾多行業
SC3051SP負壓變送器工作原理
當介質的壓力直接作用在傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這個壓力的標準信號。
SC3051SP負壓變送器性能參數
使用對象：液體、氣體和蒸汽。
數字精度：± 0.2%
穩定性：0.075% 60個月
量程比：100：1
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現#佳測量
shijie上非常好采用H合金護套的傳感器，實現了優良的冷、熱穩定性采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級。
SC3051SP負壓變送器選型表
|
SC-3051/3851SP |
負壓變送器 |
||||||
|
|
3 |
0-1～6KPa |
|||||
|
4 |
0-6～40KPa |
||||||
|
5 |
0-40～250KPa |
||||||
|
6 |
0-0.16～1.0MPa |
||||||
|
7 |
0-0.4～2.5MPa |
||||||
|
8 |
0-1.6～10.0MPa |
||||||
|
9 |
0-4.0～25MPa |
||||||
|
0 |
0-6.0～40MPa |
||||||
|
|
代碼 |
輸出 |
|||||
|
E |
非智能型（4-20mA輸出） |
||||||
|
S |
智能型（HART協議） |
||||||
|
J |
智能開方型 |
||||||
|
|
代號 |
結構材料 |
|||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
||||
|
|
代號 |
選項 |
|||||
|
M1 |
0-100%線性指示表 |
||||||
|
M2 |
LED數字顯示表 |
||||||
|
M3 |
LCD顯示器 |
||||||
|
B1 |
管裝彎安裝板 |
||||||
|
B2 |
板裝彎安裝板 |
||||||
|
B3 |
管裝平安裝板 |
||||||
|
C0 |
1/2-14NPT錐管內螺紋接頭 |
||||||
|
C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
||||||
|
C2 |
丁字形螺紋接頭M20×1.5 |
||||||
|
d |
隔爆型dⅡBT4 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
